概况

位于巴塞罗那的卡依夏博物馆（Caixa Forum），原为1909-1911年建造的卡萨拉莫纳（Casaramona）纺织厂，建筑被视为加泰罗尼亚现代主义的重要建筑之一。

卡萨拉莫纳工厂包含2个塔楼和9组建筑，建筑精致优雅，带有哥特式建筑的纤细感，建筑采用钢结构与砖结构混合承重，大量运用了加泰罗尼亚地区的薄砖作为波形屋面。

工厂历史图纸

工厂历史图片

薄砖顶与类似于城垛的外墙 | 图片来源：倪禛一

好景不长，工厂厂主在建筑建成的两年后离世，纺织厂在1919年宣布破产。1929年巴塞罗那世博会期间，曾被用作仓库。

内战结束后，1940年它被移交给国家警署，此时建筑已开始显现衰败的迹象。曾有声音提议拆除这座建筑物，将场地用作集市，但未能实施。

1963年，西班牙国家老年储蓄养老金基金会获得了该资产。

早年印刷品上的卡萨拉莫纳工厂

1976年，随着西班牙民主制度到来，这座建筑被宣布为国家历史艺术纪念物，证明了这座建筑之于加泰罗尼亚建筑文化的重要性，但彼时还没有指定建筑用途。

废弃的卡萨拉莫纳工厂

更新方案的最大挑战

废弃工厂的新生始于2002年，由西班牙Caixa银行资助将纺织厂改造为艺术展览中心。

一个不得不提的巧合是，复建的巴塞罗那馆（密斯设计）正好位于纺织厂的南侧，这也成为了建筑更新方案设计中不可忽略要素，入口从工厂东部改到了工厂的南部。

密斯的展馆

更新方案最大的挑战是要增设地下大空间，功能包括入口接待中心、会议室、图书馆等，面积在5000平方米，下挖的深度从6米至10米不等。

但是新增空间要采用10米×10米的柱网，与历史建筑一层的钢结构体系的柱网并不对应。

地下空间扩建后的剖面图 | 图片来源：ArchDaily

博物馆改造后模型

扩建后的入口 | 图片来源：倪禛一

如何保证上部结构的安全性，不违背历史建筑保护的要求，同时扩充地下空间？

对原有建筑体的结构加固以及基础托换成为本次改造工程的重点与难点，同时对早期砌体结构的修复以及空间的更新设计也是方案的看点。

改造工程的重点与难点

1. 结构加固

在开挖地下空间前，需要对原有的结构体系进行加固。结构加固主要是针对外墙和原有的钢结构，包括对建筑墙体进行钢筋网加固、喷射混凝土，提升建筑结构的稳定性。

由于历史建筑为清水砖墙外立面，因此墙体采用了单面钢筋网加固方案，以保证加固后的外立面原貌，同时对建筑的钢结构框架体系也进行了相应的加固补强。

钢筋网加固

喷射混凝土

原有的钢结构柱脚已经锈蚀，施工中对其进行了修补。

修补前后的柱脚

初步清理后，钢柱连同基础呈现出如下图所示的场景。值得注意的是，建筑原有外墙也是承重结构的一部分，它的下部采用了拱券结构。

钢柱连同基础的呈现

建筑外墙下部的拱券结构

2. 基础托换

由于增设地下室空间与上部结构的不对应关系，需要设立结构转换层，历史建筑空间将架设在新的钢梁之上。

工程方案是在外墙增设圈梁，并打入螺栓，沿着进深与开间方向插入钢梁，此时整个建筑被架在了网格型的钢梁上。

架设钢梁

之后如何向地下开凿？借由地下一层的柱子支撑起上面的钢骨网架及上面的建筑？此时,“微型桩”成为技术关键。

事实上，在钢梁架设之前，已经根据施工需要预埋下了约600个微型桩。这些桩的直径在200mm左右，长细比大于30。

预埋下的微型桩

后期插入的钢梁，正是被准确的嫁接到了这些微型桩上，随着施工的进行，土层被一点点刨除，微型桩一点点展露。同时，每露出一截，就对微型桩进行加固。

对微型桩进行加固

下挖深度直至达到预定的空间高度，在这一时刻，整个建筑好似立于一根根针尖之上。

好像立于针尖上的建筑

至此，可以开始建造新的基础，焊接钢筋，支模，进行混凝土的浇铸。

建造新的基础

伴随着混凝土柱浇筑完毕，新的结构体系开始发挥承重作用，这一系列微型桩也完成了它们的使命，相继拆除。完工后，留在现场只有后期浇筑的混凝土柱。

拆除微型桩，只留下后期浇筑的混凝土柱

至此，地下空间的扩建工程完成。

3. 重点部位的保护

由于地下空间的加入，建筑原有清水红砖立面及特征做法被完整保存下来。建筑外观历史风貌得到了最大程度的尊重。

建筑立面 | 图片来源：ArchDaily

工程对清水红砖墙、屋面进行了修缮。建筑的原有重要特征部位被原状保留修缮并加以展示。

修缮后的清水砖墙

修缮后的屋面

展厅内原建筑钢柱基础加固展示

建筑特征部位修缮后

4. 更新设计

由于地下空间的插入，在建筑南侧形成一个下沉广场，构成博物馆入口空间。这个空间由2019度普利兹克建筑奖获得者矶崎新设计。

广场西侧沿着白色石灰岩石墙中的狭窄阶梯下行，经过一个由白色石墙围合而成的秘密花园（户外临时展区），继续拾级而下，眼前豁然开朗，博物馆入口出现在眼前。

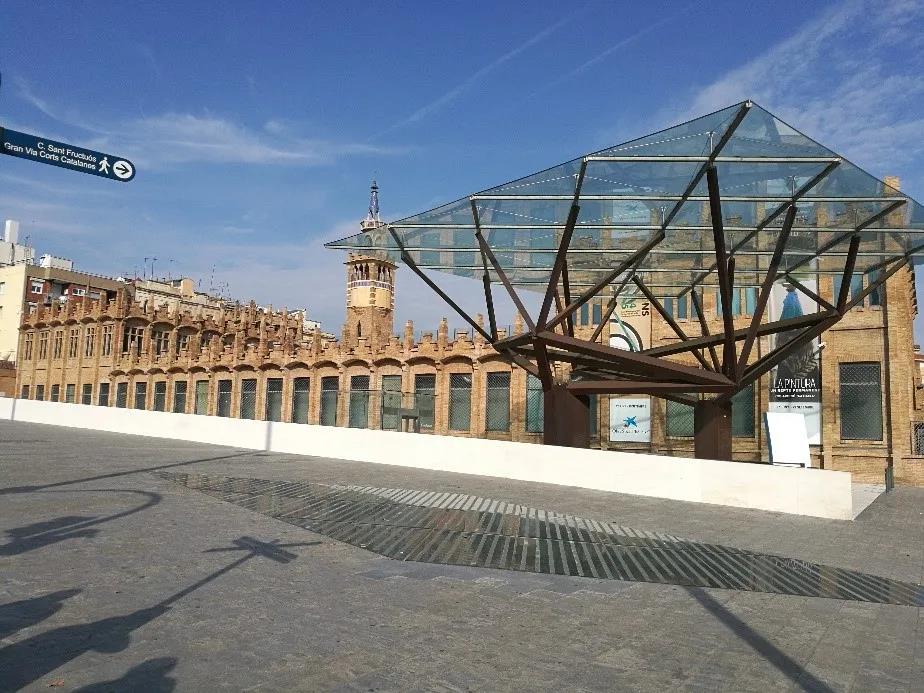

广场东侧一部自动扶梯直通博物馆地下入口，地面上一个巨大“铁树”向天空伸展开来，成为自动扶梯入口处的雨篷与博物馆入口地面标识。

博物馆入口 | 图片来源：ArchDaily

建筑室内空间按照展览建筑空间特点展开，原建筑群内部小天井，经由改造，采用钢结构架设玻璃天棚，形成游客休息厅及餐厅。游客可在游览中小憩片刻。

同时，在游客游览途中必经之路上，多设有活动遮阳设施，使游客借以躲避强烈的巴塞罗纳正午阳光。

博物馆的标识系统也经过了精心设计。所有设计既不喧宾夺主，而又让人无法忽视其存在。

博物馆标识系统

建筑原有门窗进行了全面更新，为双层设置，外层为固定铝合金窄边玻璃窗。从外立面看来，可最大程度削弱更换现代窗所带来的不协调感。内侧为普通铝合金双层中空玻璃窗。两层窗均无法开启，室内全部由中央空调进行空气调节。

双层窗户

设计效果

建筑自对外开放以来，与其南侧的加泰罗尼亚国家艺术博物馆、巴塞罗纳馆成为该街区不同风格的三个代表性文化建筑。

相比于国家艺术博物馆的皇家范儿和巴塞罗纳馆的高冷范儿来说，卡伊夏博物馆更具有平易近人的平民范儿。

参观当日，看到了当地青少年对着博物馆下沉广场入口处落地玻璃窗练习舞蹈的场景，这也许就是设计师所期望的效果吧。

在屋顶露台上遥望加泰罗尼亚国家艺术博物馆
